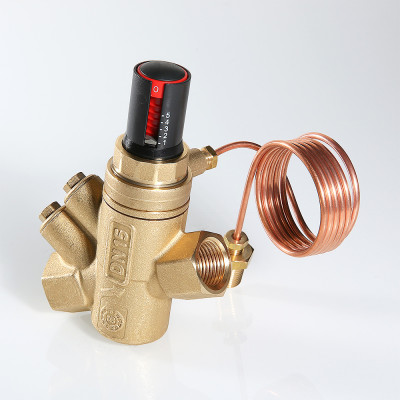

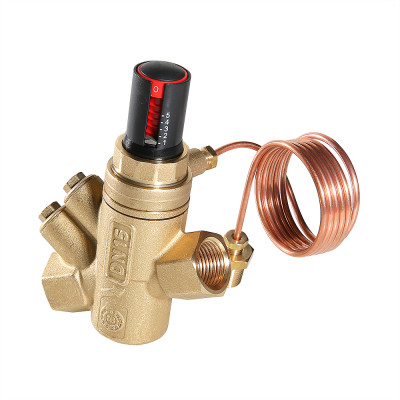

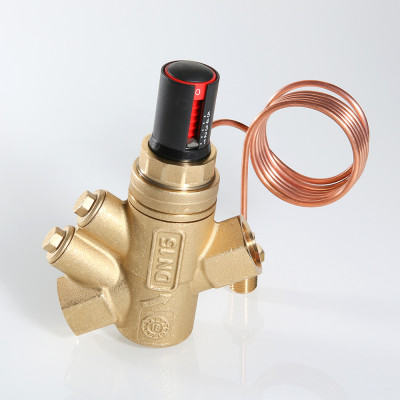

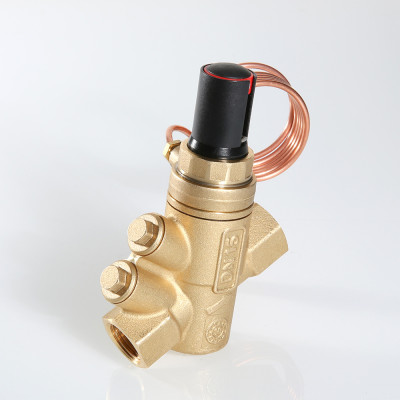

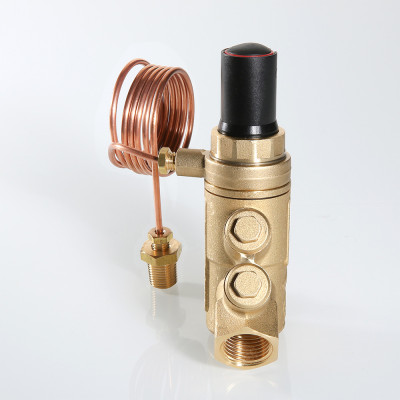

Regolatore regolabile automatico del gradiente di pressione

(VT.043.G) Il Regolatore regolabile automatico del gradiente di pressione VT.043 è progettato per mantenere nel modo dinamico il gradiente di pressione presettato nei sistemi di riscaldamento e raffreddamento a due tubi con la portata variabile.

Questi regolatori consentono di mantenere il gradiente di pressione richiesto nella sezione tra il regolatore e il punto di connessione del tubo di impulsi, pertanto limitando il consumo dell’ambiente di lavoro tra la sezione regolata.

Lo scopo principale dei regolatori è funzionamento insieme alle valvole di bilanciamento VT.054 in sistemi di riscaldamento a due tubi. In questo caso, la valvola di bilanciamento VT.054 imposta il valore calcolato del gradiente di pressione di connessione nel circuito servito, mentre il regolatore del gradiente di pressione mantiene il gradiente di pressione calcolato in questa sezione. Nel caso l’uso della valvola di bilanciamento non è necessario, si consiglia di collegare il tubo di impulsi alla valvola a sfera con il drenaggio e lo scaricatore d’aria VT.245, provvisto dai raccordi con la filettatura interna 1/4" (Vedi esempi di utilizzo).

Il corpo del regolatore automatico del gradiente di pressione VT.043 è dotato dai raccordi per il collegamento dello strumento elettronico per misurare il gradiente di pressione e la portata sulla valvola.

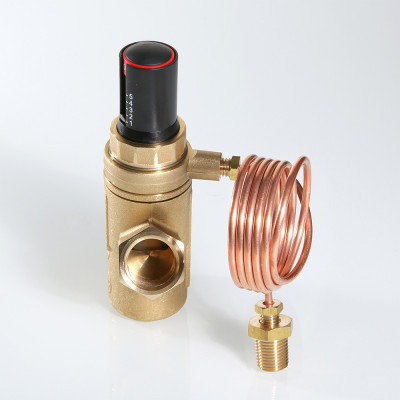

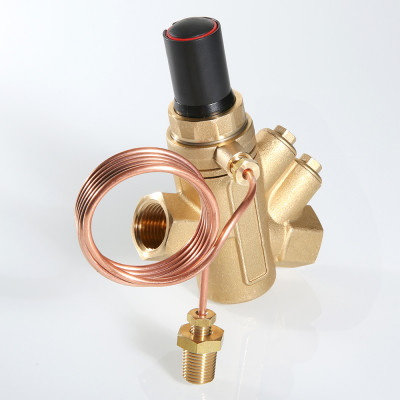

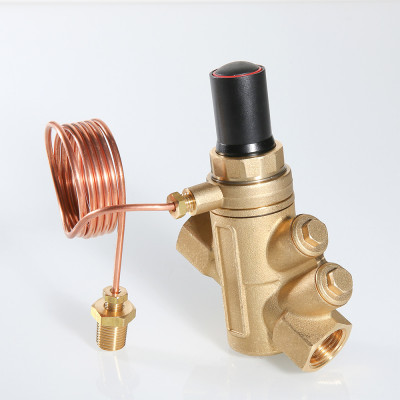

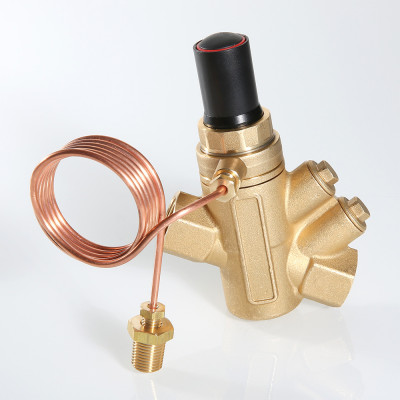

Le cartucce del regolatore sono dotate di un tubo di impulsi in rame con l’adattatore M8 x 1/4" (filettatura esterna) per il collegamento alla valvola di bilanciamento VT.054 o alla valvola a sfera VT.245.

Esempi di utilizzo


'

Dimensione/quantitativoPrezzo unitario
VT.043.G.04011/2”, 5-50 kPa,15-1500 l/o, con tubo a impulsi 1 m7881
VT.043.G.05013/4”, 5-50 kPa, 15-1500 l/o, con tubo a impulsi 1 m8542
VT.043.G.06011”, 5-50 kPa, 15-1500 l/o, con tubo a impulsi 1 m9762
VT.043.G.06021”, 10-60 kPa, 15-6000 l/o, con tubo a impulsi 1 m16918
VT.043.G.07021 1/4”, 10-60 kPa, 15-6000 l/o, con tubo a impulsi 1 m17331
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
