Raccordo assiale – raccordo a T scorrevole

(VTm.431.G) Raccordi assiali (raccordi scorrevoli) della serie VTm.400 sono progettati per il montaggio dei tubi in polietilene reticolato (PEX) e in polietilene di elevata resistenza termica (PE-RT) con i seguenti parametri geometrici (diametro esterno/spessore della parete): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 mm.

In seguito al montaggio del raccordo assiale VALTEC, si realizza la connessione non sfilabile che non richiede manutenzione, che permette effettuare la posa della tubazione sia aperta che sotterrata, compreso con incorporazione del raccordo nella struttura edilizia (in assenza del passaggio a filettatura). Tenuta della connessione si assicura per mezzo di impressione del materiale del tubo nelle torniture del nippolo del corpo del raccordo, che prende luogo quando la canna scorre sul nippolo del corpo del raccordo.

Raccordi assiali VALTEC non stringono il diametro della tubazione da connettere grazie all”allargamento delle estremità dei tubi prima dell’esecuzione della connessione.

I corpi dei raccordi e le canne scorrevoli sono fatti in ottone idraulico CW614N secondo EN 12165.

I raccordi sono progettati per l’uso nei sistemi con pressione nominale fino a 16 bar e temperatura massimo di esercizio entro 95 °С.

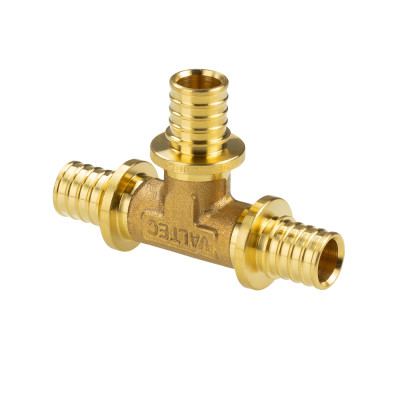

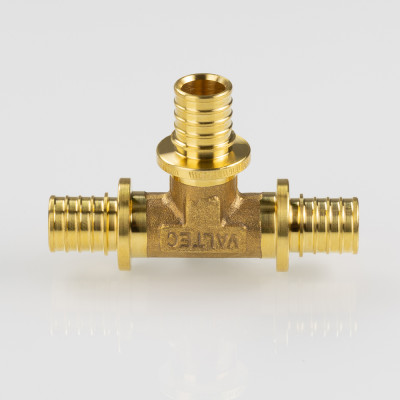

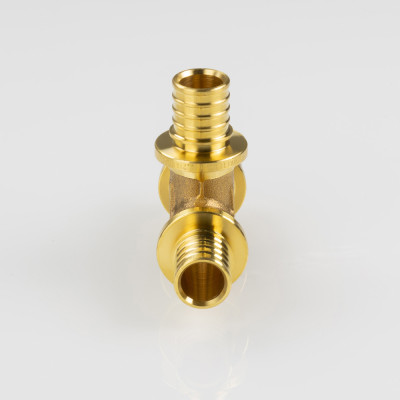

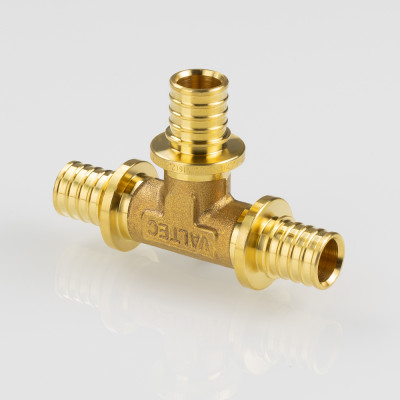

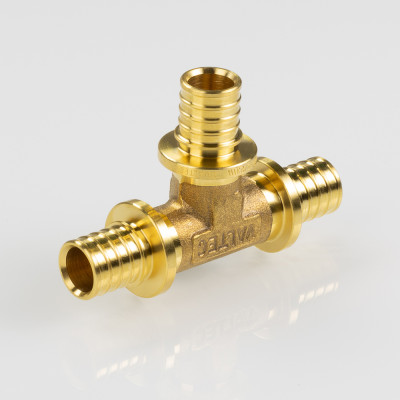

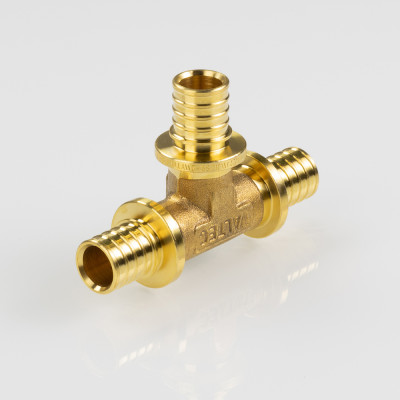

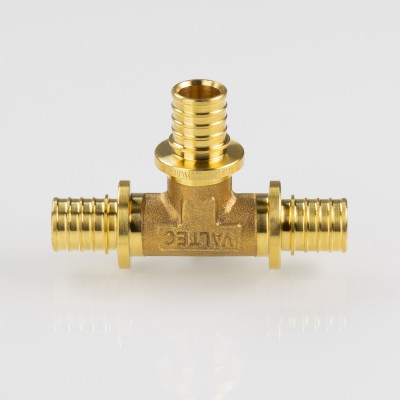

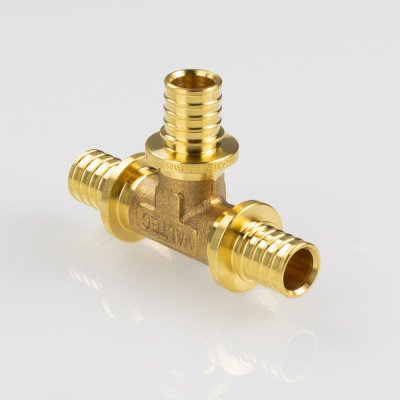

Raccordo a T scorrevole VTm.431.G - raccordo assiale trilaterale in ottone per montaggio delle connessioni non sfilabili delle tubazioni in PEX e PE-RT.

Dimensione/quantitativoPrezzo unitario
VTm.431.G.16161616 (2,2) mm x 16 (2,2) mm x 16 (2,2) mm315
VTm.431.G.201620Тройник надвижной переходной 20(2,8) х 16(2,2) х 20(2,8)436
VTm.431.G.16201616 (2,2) mm x 20 (2,8) mm x 16 (2,2) mm401
VTm.431.G.20161620 (2,8) mm x 16 (2,2) mm x 16 (2,2) mm396
VTm.431.G.20201620 (2,8) mm x 20 (2,8) mm x 16 (2,2) mm453
VTm.431.G.20202020 (2,8) mm x 20 (2,8) mm x 20 (2,8) mm498
VTm.431.G.25161625 (3,5) mm x 16 (2,2) mm x 16 (2,2) mm533
VTm.431.G.25162025 (3,5) mm x 16 (2,2) mm x 20 (2,8) mm571
VTm.431.G.25201625 (3,5) mm x 20 (2,8) mm x 16 (2,2) mm588
VTm.431.G.25162525 (3,5) mm x 16 (2,2) mm x 25 (3,5) mm634
VTm.431.G.20252020 (2,8) mm x 25 (3,5) mm x 20 (2,8) mm631
VTm.431.G.25202025 (3,5) mm x 20 (2,8) mm x 20 (2,8) mm629
VTm.431.G.25251625 (3,5) mm x 25 (3,5) mm x 16 (2,2) mm682
VTm.431.G.25202525 (3,5) mm x 20 (2,8) mm x 25 (3,5) mm705
VTm.431.G.25252025 (3,5) mm x 25 (3,5) mm x 20 (2,8) mm723
VTm.431.G.25252525 (3,5) mm x 25 (3,5) mmx 25 (3,5) mm802
VTm.431.G.32163232 (4,4) мм х 16 (2,2) мм х 32 (4,4) мм899
VTm.431.G.32203232 (4,4) мм х 20 (2,8) мм х 32 (4,4) мм963
VTm.431.G.32253232 (4,4) мм х 25 (3,5) мм х 32 (4,4) мм1098
VTm.431.G.32323232 (4,4) мм х 32 (4,4) мм х 32 (4,4) мм1279
* Vengono indicati i prezzi al dettaglio raccomandati dal produttore (in rubli).
